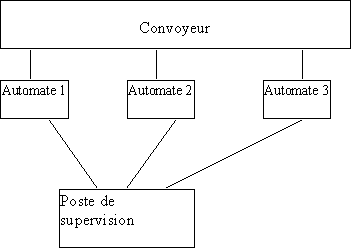

Il s'agit de simuler le déroulement d'un processus industriel dont
voici le schéma.:
Sur le convoyeur vont circuler des pièces qui seront transformées
par les différents automates:
-
L'automate 1 est informé de la présence d'une pièce
par l'opérateur. Il prend la pièce et lui fait subir une
première modification. Lorsque la modification est effectuée,
il pose sa pièce sur le convoyeur, et informe l'automate 2 qu'une
pièce est disponible pour lui sur le convoyeur.
-
L'automate 2, grâce à l'information communiquée par
l'automate 1, prend la pièce, lui fait subir sa seconde transformation
, la redépose sur le convoyeur et informe l'automate 3.
-
L'automate 3, grâce à l'information communiquée par
l'automate 2, prend la pièce, lui fait subir sa troisième
transformation et informe l'opérateur à la fin de
l'opération.
A chaque arrivée et départ de pièce sur un automate,
ce dernier enverra un message au poste de supervision. Le poste de supervision
stockera ces messages sur disque pour un éventuel traitement
ultérieur (statistiques, ...)
Les automates pourraient être dans la réalité des automates
programmables ou des machines spécifiques. Il faut cependant qu'ils
soient reliés à un réseau local avec le poste de
supervision.
Nous supposerons que le protocole réseau est TCP/IP.
Chaque automate, ainsi que le poste de supervision, sera simulé par
un processus sur une machine UNIX. Pour des questions de disponibilité
des machines, tous les processus fonctionneront sur la même machine,
cependant avec les techniques que nous allons mettre en œuvre, les
différents processus pourraient s'exécuter sur des machines
différentes (à condition que ces machines soient reliées
par un réseau utilisant TCP/IP).
Ce glossaire se veut simple, il a simplement pour but de définir
rapidement les quelques termes qui apparaissent dans ce document. Ces termes,
seront revus et détaillés durant les cours.
Ensemble de machines interconnectées de manière à
échanger des informations. On distingue plusieurs types de réseaux
en fonctions de leur taille, de leur importance géographique (LAN,
WAN, MAN,...). En fonction du contexte, le terme réseau pourra
désigner le câblage ou, le câblage et le(s) protocole(s)
utilisé(s) pour l'interconnexion.
(Local Area Network) réseau local . Un LAN est un réseau
situé généralement dans la même entité
géographique (entreprise, campus,...). Des LAN peuvent être
interconnectés pour former des réseaux plus grands (WAN, MAN,...).
On dit alors que le LAN est un sous-réseau du réseau auquel
il est connecté.
(Wide Area Network) réseau grande distance. Un WAN est un réseau
qui se mesure sur une grande échelle géographique. Certaines
sociétés, généralement internationales (IBM,
UNISYS, AT&T, AIR France, ...) disposent souvent de tels réseaux
à l'échelle planétaire.
Internet est un réseau de type WAN.
(Metropolitan Area Network) Ce type de réseaux est récent et
garde les avantages des LAN sur de plus longues distances de l'ordre de la
ville.
(Open Systems Interconnection) modèle de référence pour
l'interconnexion des systèmes ouverts. Le modèle OSI est un
modèle à sept couches, proposé par l'ISO, qui permet
de représenter toutes les choses qu'un réseau doit gérer.
(International Standardization Organisation) Organisation internationale
de normalisation
(Transfert Control Protocol /Internet Protocol)TCP/IP est un nom de famille
de protocoles. TCP et IP sont deux protocoles de cette famille, mais ne sont
pas les seuls (UDP, ICMP, IGP,...). Lorsque l'on parle de "TCP/IP" on parle
de la famille des protocoles TCP/IP en général, et pas des
protocoles TCP et IP en particulier.
Ensemble d'appareils dont le but est d'intervenir sur un réseau afin
de le connecté à un autre ou d'en améliorer sa
qualité.
Technique qui permet d'identifier une machine particulière sur un
réseau.
Méthode et protocoles qui permettent de trouver un chemin pour
échanger des informations entre machines sur un réseau.
Méthode de programmation qui permet de structurer des applications
qui échangent des informations entre plusieurs machines et/ou processus.
Ensemble de règles qui régissent un échange d'informations.
Un réseau pour son bon fonctionnement, suppose que les machines qui
vont échanger des informations ont des règles communes sur
la manière de dialoguer. Un réseau est généralement
régi par plusieurs protocoles (protocoles de hauts niveaux, protocoles
de bas niveaux ,...).
